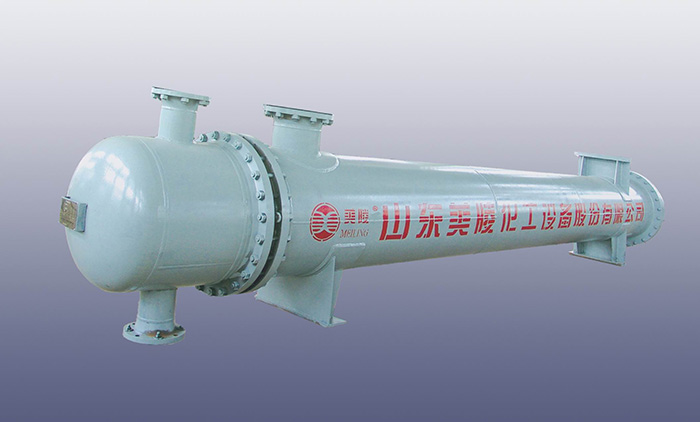

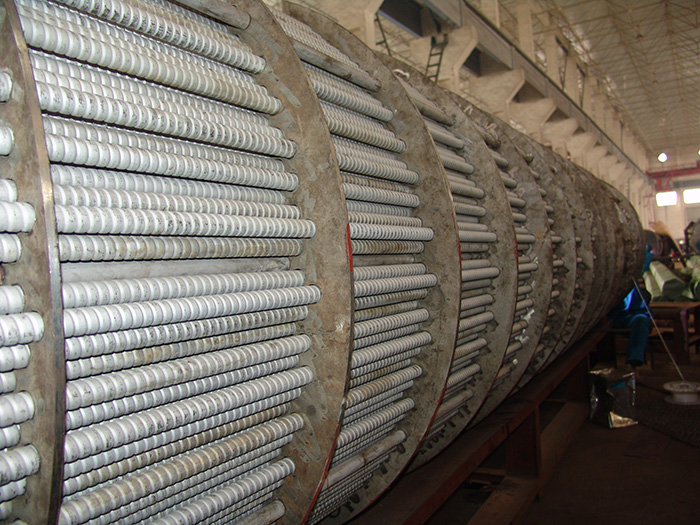

波紋管換熱器是管殼式換熱器一種新型類型,換熱管用波紋換熱管取代原始的光滑直管。這種換熱器將傳熱效率提高了2到4倍。波紋換熱管的結構周期性變化,比光滑直管復雜很多,對管內流體有充分擾動影響,迫使流體湍流流動,増強了換熱管傳熱能力。波紋換熱管的其他優勢是不斷收縮和擴張的管型使波紋管具有了補償能力。即在應力作用下,波紋換熱管可以在一定范圍內自由伸縮,不會對換熱器管板等元件造成損害。同時也正是這種小幅度"伸縮"讓波紋換熱管具有很強防結垢能力,因此波紋管式換熱器在工業生產中得到了廣泛應用。

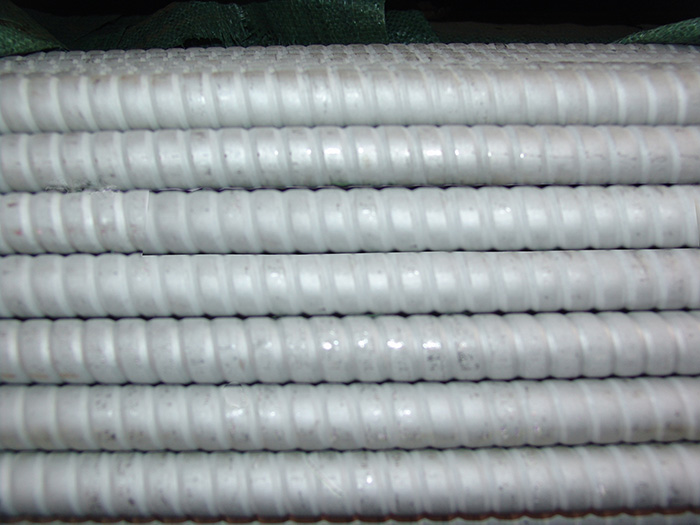

波紋換熱管,一般是由無縫不銹鋼管經二次加工成型得到,它的縱向截面是不同半徑圓弧相切而形成的連續波紋。液壓脹型和軟膠脹型是目前波紋換熱管兩種主要成型方式。
波紋管的優點:
1.傳熱系數高 。
2.可承受中低壓力,耐腐蝕能力強,壽命長。
3.可以適應較大的溫度差。
4.可以防垢、清垢。
換熱管材質:10#、不銹鋼、雙相不銹鋼、08Cr2AlMo。
|
